نوار نقاله متقاطع-زنجیری

Hangzhou Ocean Industry Co., Ltd. یکی از تولید کنندگان و تامین کنندگان پیشرو نوار نقاله زنجیره ای متقابل در چین است. به زنجیره های صنعتی بادوام عمده فروشی و قطعات انتقال قدرت ساخته شده در چین در اینجا از کارخانه ما خوش آمدید. تمام محصولات سفارشی با کیفیت بالا و قیمت رقابتی هستند.

نوار نقاله‌های متوسط{0}}سری XF، علاوه بر ویژگی‌های نوار نقاله‌های معلق سبک، از مزایای ظرفیت بالابری تک نقطه‌ای 50 تا 150 کیلوگرم، عملکرد روان، زنجیر جداشدنی و سختی مسیر خوب نیز برخوردار هستند. و در بسیاری از صنایع کاربرد فراوانی دارد. زنجیره متقاطع: زنجیر نقاله متقابل WF-400 برای کشش روی نوار نقاله‌های تجمع توپی چرخ خودرو مناسب است.

زنجیر توسط زنجیر رانندگی هدایت می شود و به طور مداوم در مسیر حرکت می کند. نقش تعلیق و انتقال را در نوار نقاله ایفا می کند. زنجیر نقاله به صورت دو طرفه مفصل بندی شده است، بنابراین علاوه بر حرکت خطی، می تواند حرکت مسیر را نیز دنبال کند. شکل منحنی، تکمیل حرکت منحنی فضایی در سطوح افقی و عمودی.

شکل زیر یک نمودار ساده شده از زنجیره نوار نقاله نوار نقاله سری XF را نشان می دهد. هر بخش (T) دارای 4 چرخ در حال حرکت، 4 راهنما و 2 مقطع است. چرخ در حال اجرا و چرخ راهنما توسط صفحات زنجیر دوتایی از طریق اتصالات متقاطع و پین ها به هم متصل می شوند. پس از اینکه صفحه آویز قابل جدا شدن یا صفحه آویز ثابت در وسط شفت پین آویزان شد، قطعه کار را می توان حمل کرد. چرخ‌های در حال حرکت و چرخ‌های راهنما هر دو ساختارهای توپی دو ردیف-را دارند، و اندازه‌های آنها عموماً یاتاقان‌های φ38 و φ45 به عنوان راهنما و چرخ‌های در حال حرکت هستند و عرض مسیر بر این اساس تنظیم می‌شود.

آهنگ

مسیر متشکل از 3.5 میلی متر، 4 میلی متر، 5 میلی متر، 6 میلی متر است. در چهار مشخصات ورق فولادی، ریل های منحنی افقی و عمودی به طور کلی از 3.5 میلی متر، 4 میلی متر و 5 میلی متر استفاده می کنند. در چهار مشخصات ورق فولادی 6 میلی متر. در شرایط سخت کاری و کشش خط بالا، ریل‌های راهنمای جانبی باربری{11}در ریل‌های منحنی افقی و عمودی را می‌توان از فولاد 45 مربعی ساخت که بادوام است.

ریل مستقیم XF400 استاندارد XF400 ریل منحنی افقی

ریل خمیده عمودی (قوس بالایی) XF400 ریل منحنی عمودی (قوس پایین) XF400

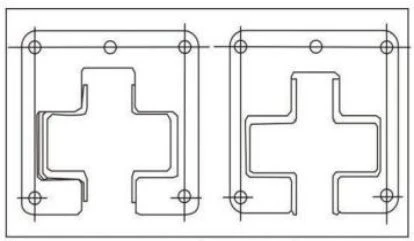

نمودار ساختار مسیر

دستگاه درایو

دستگاه درایو نوار نقاله سری XF400 از روش درایو خطی زنجیره ای کاترپیلار استفاده می کند و از عملکرد ایمن و پایدار با حداقل نویز اطمینان می دهد. برای جلوگیری از آسیب رساندن به دستگاه درایو در صورت بروز خطا در کل خط، یک محدود کننده گشتاور نیز مجهز شده است. این تضمین می کند که کل سیستم می تواند به سرعت در هنگام بروز خطا متوقف شود و از اجزای مختلف سیستم نوار نقاله در برابر آسیب محافظت کند.

دستگاه درایو نوار نقاله سری XF400

دستگاه های کشش به اشکال مختلفی مانند کشش فنری، کشش وزنی و کشش پنوماتیکی وجود دارند. در حین کار، قاب شناور دستگاه کشش توسط چهار یاتاقان U شکل پشتیبانی می‌شود و به آن اجازه می‌دهد تا روی یک قاب ثابت ساخته شده از فولاد کانالی به‌طور انعطاف‌پذیر به جلو و عقب حرکت کند. شعاع استاندارد دستگاه کشش 600 میلی‌متر و سکته کشش استاندارد 400 میلی‌متر است؛ ابعاد ویژه را می‌توان با توجه به نیاز مشتری تولید کرد.

دستگاه کشش نوار نقاله سری XF400

مهاربندی

مهاربند نقش حمل قطعه کار را در حین کارکرد تجهیزات ایفا می کند. این ابزاری است که برای پشتیبانی از قطعه کار استفاده می شود.
